Kleines DPSS-Lasermodul

für eine größere Darstellung in einem neuen Fenster
aufs Bild klicken

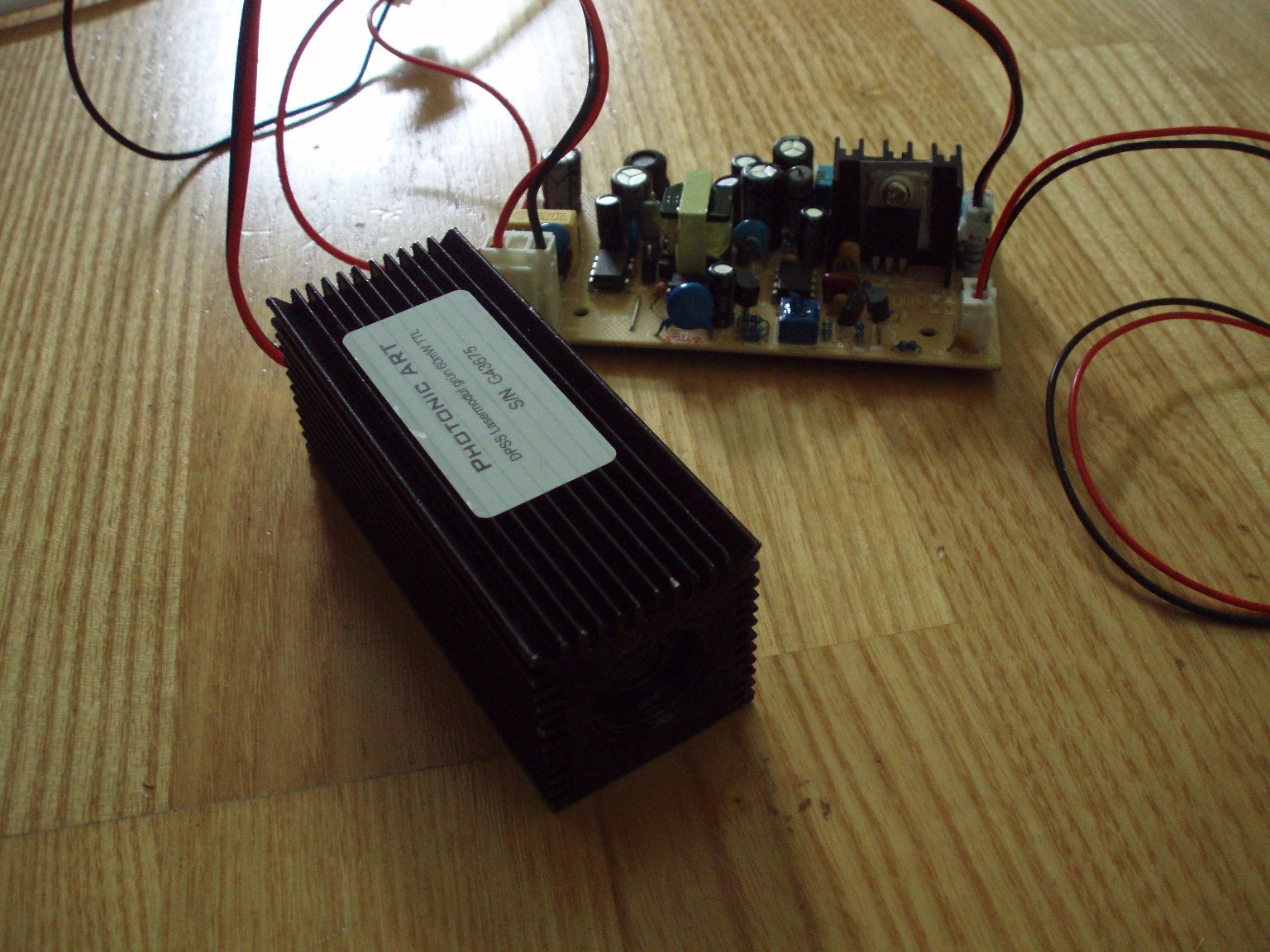

Das DPSS-Lasermodul hat eine angegebene Ausgangsleistung von 60 mW. Dabei wird aber häufig der infrarote Anteil, der bei Nichtverwendung eines IR-Filters zustande kommt, mitgemessen. Das heißt, dass die optische Leistung des grünen Laserlichts wohl geringer als 60 mW ist.

für eine größere Darstellung in einem neuen Fenster
aufs Bild klicken
Der Strahl ist in einem abgedunkelten Raum ohne Hilfsmittel gut zu erkennen. Die Divergenz ist für so ein preislich im unteren Bereich angesiedeltes Modul recht gut und liegt wohl wirklich unter den angegebenen 2 mrad.

für eine größere Darstellung in einem neuen Fenster
aufs Bild klicken
Auf der Haut ist vom unfokussierten Strahl nichts zu spüren. Zumindest nicht in einiger Entfernung.

für eine größere Darstellung in einem neuen Fenster
aufs Bild klicken
Der Fleck des aufgeweiteten Strahls sieht komplett anders als der eines He-Ne-Lasers aus.

Diese drei Bilder zeigen den Laserspot, nachdem der Strahl einen Polarisationsfilter passiert hat. Unter dem Spot ist der Rest der infraroten Pumpstrahlung zu erkennen.

für eine größere Darstellung in einem neuen Fenster
aufs Bild klicken für eine größere Darstellung in einem neuen Fenster
aufs Bild klicken für eine größere Darstellung in einem neuen Fenster
aufs Bild klicken
