HF-VTTC (bottom-fed) mit einer GU29-Doppeltetrode

Schon lange hatte ich vor mal wieder was mit Hochfrequenz und Röhren zu machen, doch es schienen immer passende Bauteile zu fehlen und mein Geschick, was Oszillatorschaltungen angeht war schon seit je her nicht besonders. Ein Grund mehr erst mal nur mit einer verhältnismäßig kleinen Röhre anzufangen. Ich entschied mich für eine GU29-Doppeltetrode, anstatt der oft eingesetzten GU50 (das sind die einzigen "kleinen" Senderöhren, die mir zur Verfügung standen). Die GU29 scheint etwas leistungsstärker als die GU50 zu sein (die max. zulässige Anodenspannung ist allerdings etwas geringer) und sieht obendrein noch besonders interessant aus. Ein HF-Oszillator, wie dieser hier wird oft als Plasmatweeter bezeichnet, doch verfügt der hier behandelte Oszillator nicht über eine Audiomodulierung (kommt evtl. noch) und so wäre der Name wohl etwas zu hoch gegriffen.

Die Schaltung ist denkbar simpel, wenn auch nicht ganz einfach zu handhaben. Es gibt sicher elegantere Abwandlungen dieser Schaltung aber hey sie funktioniert auch so. Die Röhre wird mit etwa 800 V (Gleichspannung) versorgt wobei bei dieser Röhre die Anodenanschlüsse oben angebracht sind. An den unteren Anschlüssen wird die Heizspannung angelegt. Hier hat man die Wahl zwischen zwei mal 6,3 V oder einmal 12,6 V je nach dem ob die Filamente parallel oder in Reihe geschaltet werden. An den Anoden angeschlossen ist die Anodendrossel L1. Sie sollte einige zehn Windungen haben (bei mir etwa 45). Die Hauptspule (die senkrechte Spule an den Anoden) hat etwa den selben Aufbau, wie die Anodendrossel. Neben dieser Hauptspule befindet sich die Feedbackantenne, die über einen Keramikkondensator C1 (einige hundert pF bis wenige nF) an das erste Gitter der Röhre angeschlossen ist. Widerstand 1 (R1) hatte bei mir einen Wert von 33 kOhm. Der Wert von Widerstand 2 (R2) betrug etwa 10 kOhm und der von Widerstand 3 (R3) lag bei etwa 30-50 kOhm. Die Kapazität des Glättungskondensators (C2) betrug 22-44 nF. Alle Werte und vor allem die Spulen bedürfen etwas Experimentierarbeit. Eventuell ist eine an der Spitze der Hauptspule angeschlossene Metallscheibe (siehe Bilder) sinnvoll. Beim zweiten Aufbau werde ich wohl etwas mehr Schnickschnack hinzufügen.

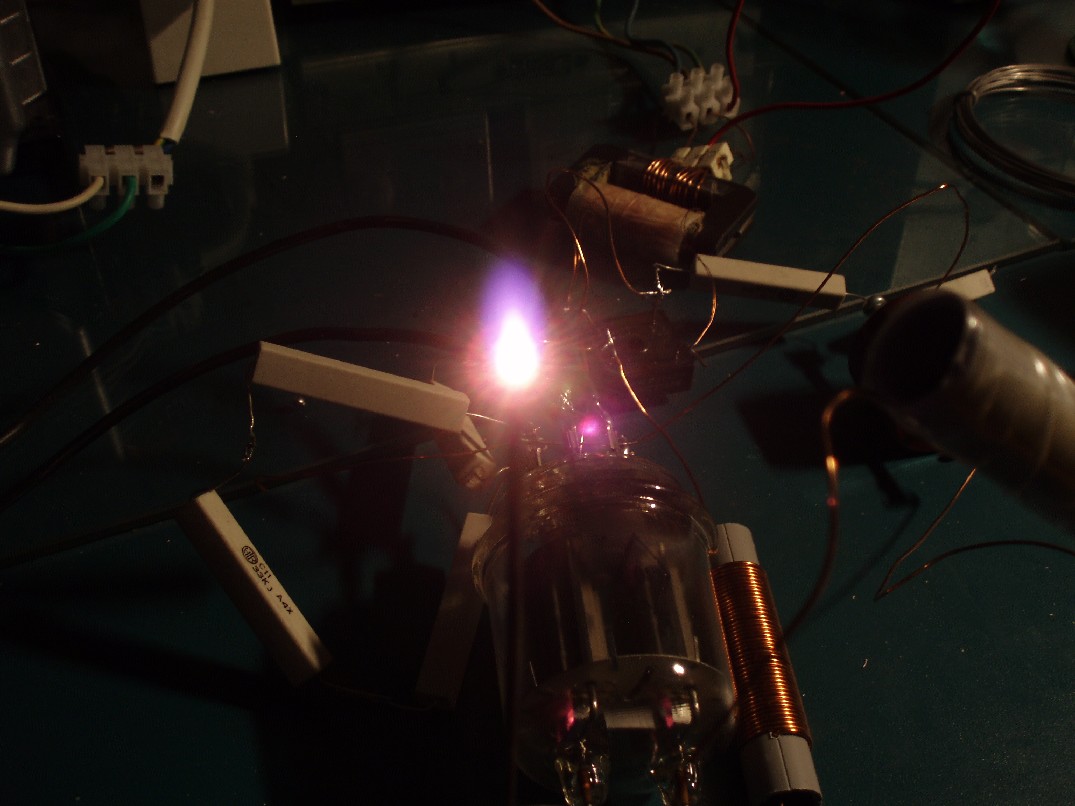

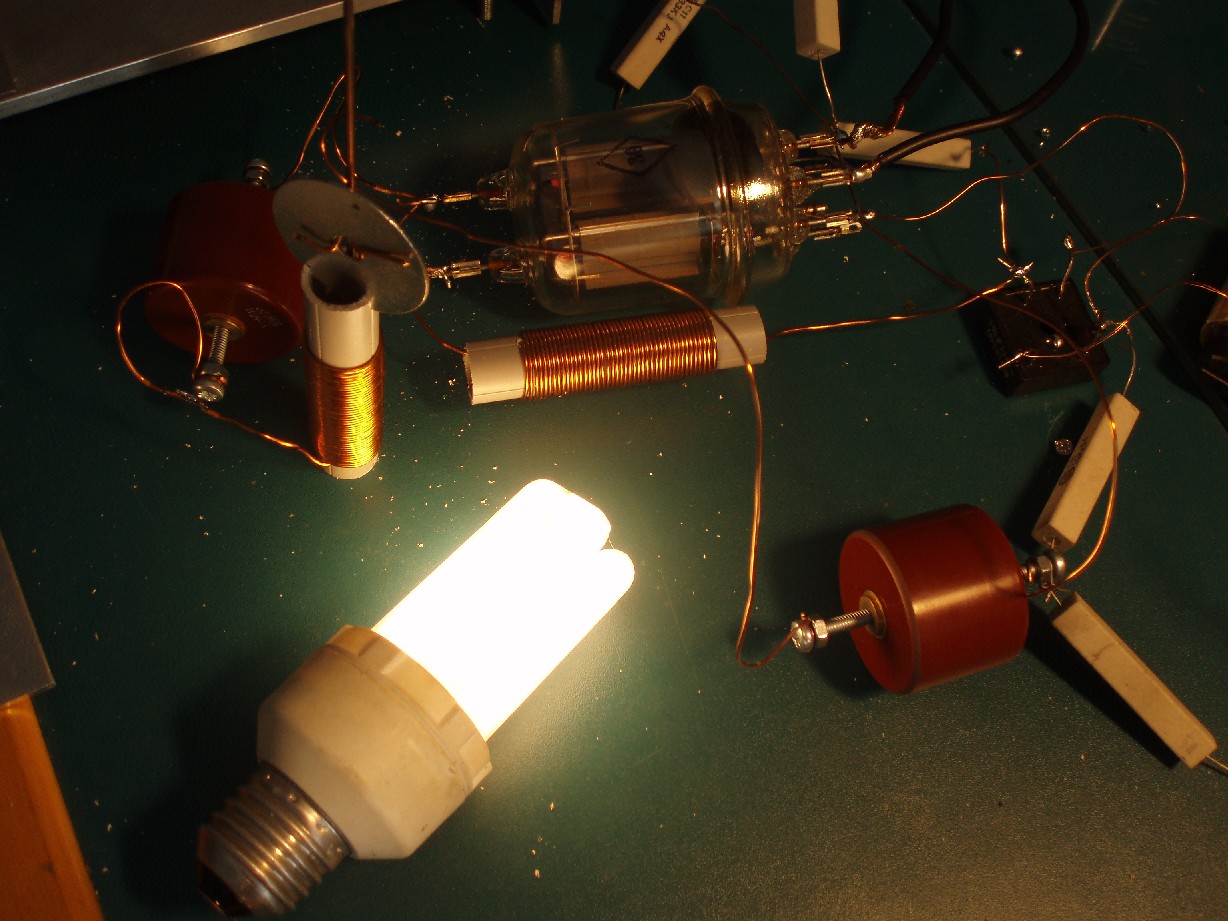

Hier sieht man das auf die Schnelle zusammengewerkelte Gerät. Die übliche Plasmaflamme befindet sich außerhalb des Bildes.

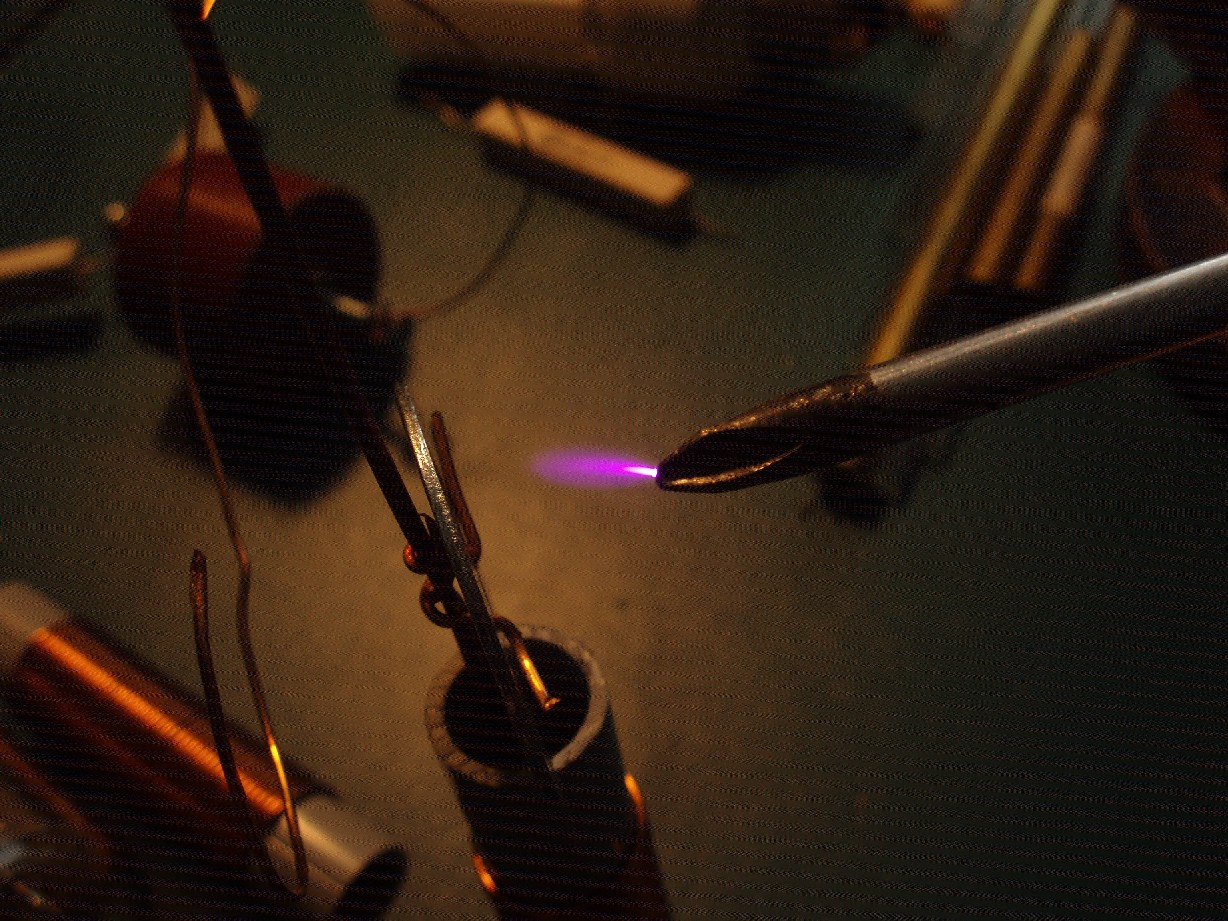

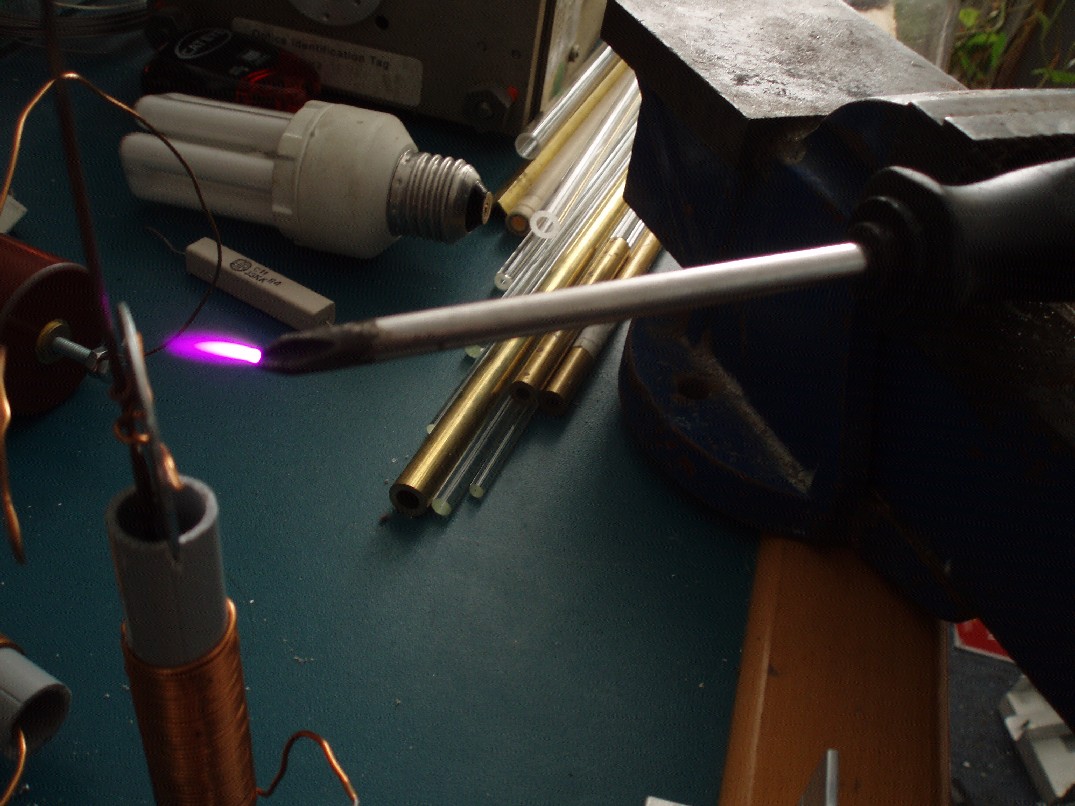

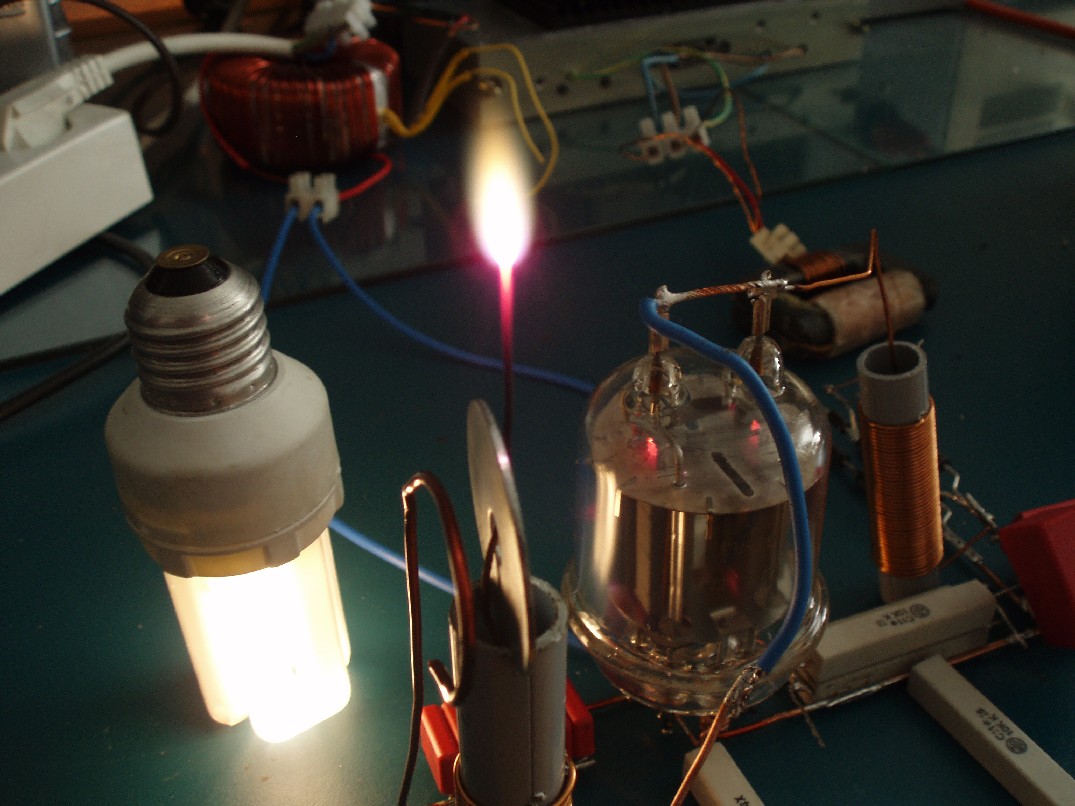

Dies ist das einzige Bild auf dieser Seite, dass den optimierten Oszillator zeigt. Die Flammgröße ist bereits ganz nett aber da geht bestimmt noch etwas mehr. Die HF-Abstrahlung ist im Verhältnis zu der geringen Eingangsleistung ziemlich hoch.
